पाईप्सचे थर्मल विस्तार आणि आकुंचन आणि कंप विस्थापन कमी करण्यासाठी एक मुख्य घटक म्हणून,पाईप भरपाई करणारेनुकसान भरपाईच्या तत्त्वांवर आणि अनुप्रयोगांच्या परिस्थितीवर आधारित श्रेणींमध्ये विभागले गेले आहेत. विविध प्रकारचे डिझाइन "पाईप ताण कमी करणे" च्या आसपास डिझाइन केले आहेत जे विविध कामकाजाच्या परिस्थितीसाठी योग्य उत्पादन प्रणाली तयार करतात.
अक्षीय भरपाई ही सर्वात मूलभूत श्रेणी आहे. ते अक्षीय विस्तार आणि धनुष्यांच्या आकुंचनातून पाईप्सचे अक्षीय विस्थापन शोषून घेतात. त्यांच्याकडे कॉम्पॅक्ट स्ट्रक्चर आहे आणि ते सरळ पाईप्ससाठी योग्य आहेत. एकाच युनिटची भरपाई रक्कम 50-300 मिमी पर्यंत पोहोचू शकते आणि दबाव पातळी 0.6-4.0 एमपीए व्यापते. ते बर्‍याचदा गरम आणि वातानुकूलन पाण्याच्या यंत्रणेत वापरले जातात. स्थापित केल्यावर, रेडियल विचलन नियंत्रित करण्यासाठी त्यांना मार्गदर्शक कंसांशी जुळण्याची आवश्यकता आहे.
ट्रान्सव्हर्स भरपाई करणारे धनुष्याच्या ट्रान्सव्हर्स बेंडिंगद्वारे विस्थापन भरपाई प्राप्त करतात, जे पार्श्व विचलनासह पाईप्ससाठी योग्य आहेत (जसे की बेंड). हे एक बिजागर किंवा सार्वत्रिक रिंग स्ट्रक्चर स्वीकारते, जे 100-500 मिमीच्या बाजूकडील विस्थापन आत्मसात करू शकते, तीव्र-विरोधी-विरोधी क्षमता आहे, दीर्घ-अंतराच्या तेलाच्या पाईपमध्ये मोठ्या प्रमाणात वापरली जाते आणि फाउंडेशन सेटलमेंटमुळे होणार्‍या पाईप विचलनास प्रभावीपणे सामोरे जाऊ शकते.
कोनीय भरपाई एकल किंवा एकाधिक धनुष्याने बनलेली असते. ते कोनीय विस्थापनाद्वारे पाईपच्या कोप at ्यात विस्थापनाची भरपाई करतात. ते बर्‍याचदा एल-आकाराच्या आणि झेड-आकाराच्या पाईप लेआउटमध्ये वापरले जातात. नुकसान भरपाईचा कोन ± 15 reach पर्यंत पोहोचू शकतो. निश्चित कंसात वापरल्यास, ते पाईपच्या बेंडवर तणाव एकाग्रता कमी करू शकते. हे विशेषतः रासायनिक वनस्पतींच्या प्रक्रियेच्या पाईप्समध्ये सामान्य आहे.
स्लीव्ह भरपाई करणारे कोर ट्यूब आणि बाह्य शेलचे बनलेले असतात. ते अक्षीय स्लाइडिंगद्वारे विस्थापन शोषून घेतात. भरपाईची रक्कम 1000 मिमीपेक्षा जास्त पोहोचू शकते आणि मोठ्या व्यासाच्या पाईप्स (डीएन 500-डीएन 3000) साठी योग्य आहे. तथापि, सीलिंग फिलर नियमितपणे राखणे आवश्यक आहे. हे मुख्यतः पाण्याच्या पाईपमध्ये चांगल्या पाण्याच्या गुणवत्तेसह वापरले जाते आणि नगरपालिका पाईप्समध्ये मोठ्या प्रमाणात वापरले जाते.

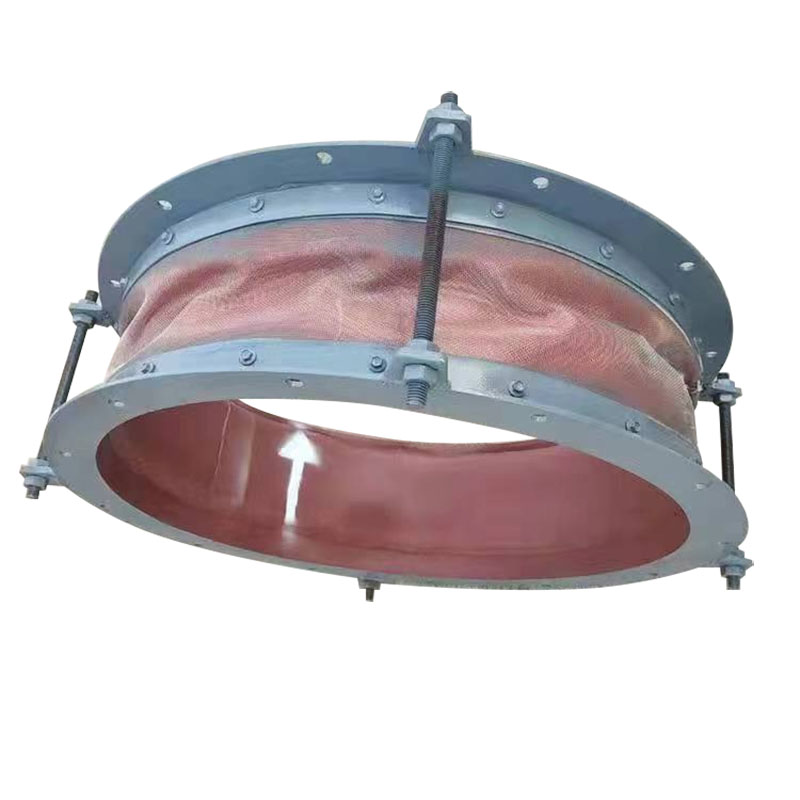

नॉन-मेटलिक भरपाई करणारे फॅब्रिक आणि रबर सारख्या लवचिक साहित्याने बनलेले असतात. त्यांच्याकडे विस्तृत तापमान प्रतिरोध श्रेणी (-196 ℃ ते 1200 ℃) आहे, बहु-आयामी विस्थापन शोषून घेऊ शकते आणि चांगले शॉक आणि आवाज कमी करण्याची कार्यक्षमता आहे. ते पॉवर प्लांट फ्लूज आणि केमिकल एक्झॉस्ट पाईप्स सारख्या मजबूत गंज आणि उच्च कंपन असलेल्या दृश्यांसाठी योग्य आहेत, परंतु दबाव कमी करण्याची क्षमता कमी असते (सहसा .60.6 एमपीए).
पाईप मीडिया, दबाव, तापमान आणि विस्थापन यांच्या संयोजनात विविध प्रकारच्या भरपाई करणार्‍यांच्या निवडीचा विस्तृत न्याय करणे आवश्यक आहे. अक्षीय प्रकार सरळ लहान विस्थापनासाठी योग्य आहेपाईप्स,ट्रान्सव्हर्स आणि कोनीय प्रकार जटिल पाईप लेआउटसाठी योग्य आहेत, स्लीव्ह प्रकार मोठ्या विस्थापन परिस्थितीसाठी योग्य आहे आणि नॉन-मेटलिक प्रकार गंज प्रतिरोध आणि शॉक शोषणावर लक्ष केंद्रित करतो. वाजवी निवड पाईप सिस्टमचा अपयश दर कमी करू शकतो आणि उपकरणांचे सेवा जीवन वाढवू शकतो, जो पाईप अभियांत्रिकी डिझाइनचा एक महत्त्वाचा भाग आहे.
