आधुनिक पाइपिंग सिस्टीममध्ये पाईप कम्पेन्सेटर काय अपरिहार्य बनवते?

औद्योगिक आणि बिल्डिंग पाइपिंग सिस्टममध्ये,पाईप भरपाई देणारे(विस्तार सांधे किंवा लवचिक कम्पेन्सेटर म्हणून देखील ओळखले जाते) महत्त्वपूर्ण घटक म्हणून काम करतात जे हालचाली शोषून घेतात, तणाव कमी करतात आणि वेगवेगळ्या ऑपरेशनल परिस्थितीत सिस्टमची अखंडता राखतात.

सुरुवातीला, उच्च-दर्जाच्या मेटल बेलोज पाईप कम्पेन्सेटरसाठी येथे एक विशिष्ट तपशील सारांश आहे:

हे तपशील सारणी आवश्यक डिझाइन पॅरामीटर्सवर भर देते, उत्पादन निवडीमागील व्यावसायिक कठोरता स्पष्ट करते. खालील सामग्री एक्सप्लोर करते की नुकसान भरपाई देणारे का महत्त्वाचे आहेत, ते कसे कार्य करतात आणि निवडले जातात आणि उदयोन्मुख ट्रेंड त्यांचे भविष्य घडवतात.

पाईप कम्पेन्सेटर म्हणजे काय आणि ते कोणते कार्य करते?

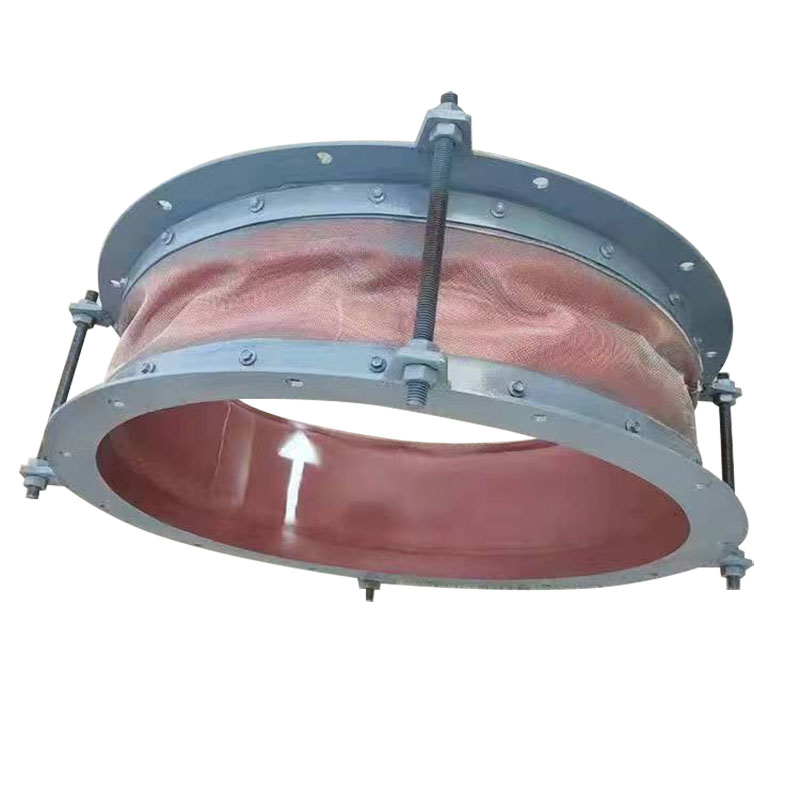

पाईप कम्पेन्सेटर म्हणजे नक्की काय?

पाईप कम्पेन्सेटर हे थर्मल विस्तार, आकुंचन, कंपन, दाब चढउतार, चुकीचे संरेखन, सेटलमेंट किंवा भूकंपाच्या क्रियाकलापांमुळे यांत्रिक विकृती शोषण्यासाठी पाइपिंग सिस्टममध्ये स्थापित केलेले लवचिक उपकरण आहे. प्रॅक्टिसमध्ये, अनेक कम्पेन्सेटर एक किंवा अधिक मेटल बेलो (नालीदार लवचिक घटक) अधिक कनेक्टर आणि सपोर्ट हार्डवेअरसह बांधले जातात.

मुख्य कार्यात्मक भूमिका काय आहेत?

• थर्मल विस्तार/आकुंचन शोषून घ्या: जेव्हा तापमान बदलांमुळे विस्तार किंवा आकुंचन होते तेव्हा पाईपचा ताण आणि विकृती प्रतिबंधित करते.

• कंपन आणि शॉक अलगाव: पाईपिंग सिस्टममध्ये उपकरणे (पंप, कंप्रेसर इ.) मधून कंपन किंवा दाब वाढण्याचे प्रसारण कमी करून, ओलसर घटकासारखे कार्य करते.

• संरेखन भरपाई: स्थापनेदरम्यान किंवा संरचनेच्या हालचालीमुळे उद्भवणारे लहान ऑफसेट किंवा चुकीचे संरेखन दुरुस्त करते.

• ताण कमी करणे: हालचालींचे शोषण स्थानिकीकरण करून समर्थन, फ्लँज, वाल्व्ह आणि उपकरणावरील ताण कमी करते.

• स्थिरीकरण किंवा भूकंपाचे विस्थापन समायोजित करा: नियंत्रित विस्थापनास परवानगी देऊन पाया बदलणे किंवा भूकंपाच्या कृती अंतर्गत अखंडता राखण्यात मदत करते.

अशा प्रकारे, नुकसान भरपाई देणारा एक स्ट्रक्चरल "बफर" बनतो जो आवश्यक असेल तेथे लवचिकता स्थानिकीकरण करून पाईपिंग सिस्टमच्या कठोर भागांना नुकसान आणि अपयशापासून संरक्षण करतो.

पाईप कम्पेन्सेटर्स निर्णायक का आहेत? फायदे आणि औचित्य

पाइपिंग सिस्टीमला नुकसानभरपाईची आवश्यकता का आहे?

तापमान चक्र, दाब चढउतार आणि डायनॅमिक भार यांमुळे पाइपलाइनला नेहमीच यांत्रिक तणावाचा सामना करावा लागतो. योग्य निवासस्थानाशिवाय, या तणावांमुळे थकवा क्रॅकिंग, गळती किंवा आपत्तीजनक अपयश होऊ शकते. नुकसान भरपाई देणारा हा अभियांत्रिकी उपाय आहे जो या तणावांपासून मुक्त होतो आणि सिस्टम मजबूती सुधारतो.

पाईप कम्पेन्सेटर वापरण्याचे मुख्य फायदे

1. तणाव कमी करणे आणि दीर्घायुष्य
   विस्तार आणि आकुंचन शोषून, नुकसान भरपाई देणारे पाईप्स, वाल्व्ह आणि सांधे मध्ये थर्मल ताण जमा होण्यास प्रतिबंध करतात, ज्यामुळे सेवा आयुष्य वाढवते.

2. कॉम्पॅक्टनेस आणि स्पेस कार्यक्षमता
   लांब विस्तार लूप किंवा बेंडच्या तुलनेत, कॉम्पेन्सेटर कॉम्पॅक्ट पॅकेजमध्ये विस्थापन शोषण प्रदान करतात.

3. कमी स्ट्रक्चरल लोड
   डिव्हाइस अँकर किंवा बिल्डिंग स्ट्रक्चर्सवर लोड हस्तांतरण कमी करते, अति-डिझाइन केलेल्या समर्थनांची आवश्यकता कमी करते.

4. सरलीकृत सिस्टम लेआउट
   लवचिक भरपाई स्थानिकीकरणासह, पाइपिंग डिझाइन अधिक सरळ बनते, जटिलता कमी करते.

5. आवाज आणि कंपन नियंत्रण
   कंपन आणि पल्सेशन कमी केल्याने आवाजाची पातळी कमी होण्यास मदत होते आणि संवेदनशील उपकरणांचे संरक्षण होते.

6. बदलत्या परिस्थितींशी जुळवून घेण्याची क्षमता
   योग्यरित्या निवडलेला भरपाई देणारा बहु-दिशात्मक विस्थापन (अक्षीय, पार्श्व, कोनीय) हाताळू शकतो.

7. जीवनचक्र प्रती खर्च बचत
   जरी प्रारंभिक खर्च कठोर कनेक्शनपेक्षा जास्त असला तरी, कमी देखभाल, डाउनटाइम आणि पुनर्काम यातून होणारी बचत अनेकदा खर्चाचे समर्थन करते.

विचारात घेण्यासाठी संभाव्य मर्यादा

• नुकसानभरपाईची श्रेणी मर्यादित आहे — डिझाईनच्या पलीकडे मोठ्या प्रमाणात हालचाली करणे हानिकारक आहे.

• प्रेशर थ्रस्ट व्यवस्थापित करणे आवश्यक आहे, विशेषतः अक्षीय प्रकारांसाठी.

• उच्च-सायकल, उच्च-तापमान डिझाइनची किंमत मोठ्या प्रमाणात वाढू शकते.

• कार्यक्षमतेसाठी योग्य स्थापना, संरेखन आणि समर्थन महत्त्वपूर्ण आहेत; चुकीचा वापर लवकर अयशस्वी ठरतो.

या ट्रेडऑफस लक्षात घेता, कम्पेन्सेटरचा वापर संपूर्ण थर्मल ताण आणि यांत्रिक विश्लेषणाद्वारे न्याय्य असावा. बऱ्याच ऍप्लिकेशन्समध्ये-विशेषत: पॉवर प्लांट्स, पेट्रोकेमिकल, HVAC आणि औद्योगिक प्रतिष्ठानांमध्ये-वाढीव खर्चापेक्षा फायदे स्पष्टपणे जास्त आहेत.

पाईप कम्पेन्सेटर कसे निवडावे, डिझाइन करावे, स्थापित करावे आणि देखभाल कशी करावी

योग्य प्रकार कसा निवडावा (काय डिझाइन विचारात घ्या)

हालचाल आवश्यकता आणि प्रकार जुळणी

• अक्षीय भरपाई देणारे
  केवळ अक्षीय विस्तार/संक्षेपण हाताळा. चांगल्या-परिभाषित निश्चित गुणांसह सरळ धावांसाठी आदर्श.

• पार्श्व भरपाई देणारे
  बाजूला विस्थापन सामावून; टाय रॉडचा वापर अनेकदा हालचाली शक्तींवर नियंत्रण ठेवण्यासाठी केला जातो.

• कोनीय कम्पेन्सेटर
  पिव्होट पॉइंटच्या कोनात फ्लेक्स करण्यासाठी डिझाइन केलेले.

• युनिव्हर्सल (मल्टी-बलो) नुकसान भरपाई देणारे
  एका युनिटमध्ये अक्षीय + पार्श्व + कोनीय लवचिकता एकत्र करा — जटिल पाइपिंग भूमितींमध्ये उपयुक्त.

• दाब-संतुलित (जोर संतुलित)
  अंतर्गत भूमिती प्रेशर थ्रस्टला तटस्थ करते, अँकरिंग स्ट्रक्चर्सवरील भार कमी करते.

साहित्य आणि गंज सहत्वता

बेलो आणि कनेक्टिंग भाग स्टेनलेस स्टील, निकेल मिश्र किंवा द्रव, तापमान आणि पर्यावरणीय परिस्थितीशी सुसंगत असलेल्या इतर सामग्रीमधून निवडले पाहिजेत.
संक्षारक किंवा उच्च-तापमान प्रणालींमध्ये, विदेशी मिश्र धातु (इनकॉनेल, हॅस्टेलॉय) किंवा अस्तर वापरले जाऊ शकतात.

हालचाल विशालता आणि सायकल जीवन

तापमान चक्रांवर एकूण अपेक्षित प्रवास (अक्षीय, पार्श्व, कोनीय) अंदाज लावा. मार्जिन आणि उच्च सायकल थकवा क्षमता प्रदान करणारे डिझाइन निवडा.

दबाव आणि तापमान रेटिंग

सुरक्षा मार्जिनसह, नुकसान भरपाई देणाऱ्याचा रेट केलेला दाब आणि तापमान जुळत आहे किंवा सिस्टम स्थिती ओलांडत असल्याची खात्री करा.

समाप्ती कनेक्शन आणि स्थापना जागा

तुमच्या सिस्टमशी जुळण्यासाठी वेल्ड, फ्लँज, ग्रूव्ड किंवा थ्रेडेड टोके निवडा. पुष्टी करा की पुरेशी स्थापना मंजूरी आहे (भविष्यात हालचालीसह). तपासणी आणि देखभाल प्रवेशासाठी परवानगी द्या.

अँकर, मार्गदर्शक आणि प्रतिबंध

योग्य बाह्य अँकरिंग आणि मार्गदर्शक कम्पेन्सेटरला अवांछित वाकणे किंवा बकलिंग प्रतिबंधित करते. विस्थापन मर्यादित करण्यासाठी किंवा लोड मार्ग नियंत्रित करण्यासाठी प्रतिबंध आवश्यक असू शकतात.

हे कसे कार्य करते (ऑपरेशनल मेकॅनिक्स)

• पाईप लांबी किंवा अलाइनमेंट शिफ्टमधील बदलांच्या प्रतिसादात बेलोज घटक फ्लेक्सेस (फोल्ड किंवा उलगडतात).

• अक्षीय हालचालींमध्ये, पट संकुचित किंवा विस्तारित होतात, विस्थापन शोषून घेतात.

• पार्श्व किंवा कोनीय हालचालीमध्ये, बेलो वाकतात किंवा त्यानुसार टॉर्क करतात (डिझाइनवर अवलंबून).

• टाय रॉड्स किंवा बाह्य मार्गदर्शक बल दिशा नियंत्रित करू शकतात आणि अतिविस्तार टाळू शकतात.

• फ्लो टर्ब्युलन्स कमी करण्यासाठी आणि फ्लुइड फोर्सच्या संपर्कात बेलोज मर्यादित करण्यासाठी अंतर्गत मार्गदर्शक ट्यूब, स्लीव्हज किंवा मजबुतीकरण वापरले जाऊ शकते.

योग्यरित्या कसे स्थापित करावे

• संरेखन: साइड लोडिंग टाळण्यासाठी कंपेन्सेटर पाइपिंगशी संरेखित असल्याची खात्री करा.

• अँकर आणि मार्गदर्शक: डिझाइन रेखांकनानुसार अँकर, मार्गदर्शक आणि प्रतिबंध स्थापित करा.

• हालचाल चाचणी: कमिशनिंग करण्यापूर्वी, क्लीयरन्सची पडताळणी करण्यासाठी कम्पेन्सेटरला त्याच्या पूर्ण स्ट्रोकद्वारे हलवा.

• थर्मल प्रीलोड: कधीकधी कोल्ड प्री-कॉम्प्रेशन त्याच्या श्रेणीतील कम्पेन्सेटरला मध्यभागी लागू केले जाते.

• सपोर्ट: सॅगिंग टाळण्यासाठी पाइपिंग डिझाइनचा भाग म्हणून कम्पेन्सेटरला सपोर्ट करणे आवश्यक आहे.

• वेल्डिंग/फ्लँगिंग: विकृती टाळून योग्य वेल्डिंग आणि फ्लँगिंग तंत्र वापरा.

देखभाल आणि तपासणी कशी करावी

• नियमित व्हिज्युअल तपासणी: क्रॅक, विकृती किंवा थकवाची चिन्हे पहा.

• गळती तपासा: वेल्ड्स किंवा गॅस्केटभोवती गळतीचे निरीक्षण करा.

• सायकल मॉनिटरिंग: सायकलची संख्या लॉग करा आणि डिझाइन लाइफशी तुलना करा.

• कंपन निरीक्षण: कंपन पातळी स्वीकार्य थ्रेशोल्डमध्ये राहतील याची खात्री करा.

• बदलण्याचे नियोजन: पोशाखांवर आधारित, अयशस्वी होण्यापूर्वी बदलण्याची योजना करा.

• साफसफाई: घासणे किंवा घासणे शक्य होणारे ढिगारे आणि आजूबाजूचा परिसर मुक्त ठेवा.

भविष्यातील ट्रेंड, मार्केट आउटलुक आणि पाईप कम्पेन्सेटर्समधील इनोव्हेशन

कोणते नवकल्पना उदयास येत आहेत?

• स्मार्ट / सेन्सर-सक्षम कम्पेन्सेटर
  थकवा आणि सतर्कतेचा अंदाज घेण्यासाठी स्ट्रेन गेज, डिस्प्लेसमेंट सेन्सर्स किंवा हेल्थ मॉनिटरिंग सेन्सर्स एम्बेड करणे.

• प्रगत मिश्रधातू आणि कोटिंग्ज
  अतिपरिस्थिती (सुपरक्रिटिकल, आक्रमक द्रवपदार्थ) साठी उच्च-कार्यक्षमता सामग्री (निकेल मिश्र धातु, सिरॅमिक कोटिंग्ज) वापरणे.

• कॉम्पॅक्ट मल्टी-एक्सिस डिझाईन्स
  नवीन भूमिती घट्ट स्थापनेसाठी लहान फूटप्रिंटमध्ये उच्च लवचिकतेची अनुमती देतात.

• ॲडिटीव्ह मॅन्युफॅक्चरिंग ॲप्लिकेशन्स
  कार्यप्रदर्शन ऑप्टिमाइझ करण्यासाठी 3D-मुद्रित संक्रमणकालीन तुकडे किंवा जटिल भूमितीय घटकांचा वापर.

• डिजिटल ट्विन आणि भविष्यसूचक विश्लेषणासह एकत्रीकरण
  लाइव्ह ऑपरेशनमध्ये नुकसान भरपाई देणाऱ्या वर्तनाचे निरीक्षण करणे आणि भविष्यसूचक देखभालीसाठी प्लांट डिजिटल ट्विन्समध्ये समाकलित करणे.

का हे ट्रेंड महत्त्वाचे आहेत

बाजार उच्च कार्यक्षमता, उच्च दाब/तापमान आणि कडक मार्जिनकडे ढकलत असताना, नुकसान भरपाई देणारे विकसित झाले पाहिजेत. अल्ट्रा-सुपरक्रिटिकल पॉवर प्लांट्स, प्रगत रासायनिक अणुभट्ट्या आणि नवीन ऊर्जा अनुप्रयोग (उदा. हायड्रोजन सिस्टीम) यांसारख्या सिस्टीम अधिक मागणी असलेल्या आवश्यकता लादतात. भविष्यातील नुकसान भरपाई देणाऱ्याने केवळ विश्वासार्हतेने वाकणे आवश्यक नाही तर निदानात्मक अभिप्राय देखील प्रदान करणे आणि स्मार्ट सिस्टममध्ये अखंडपणे समाकलित करणे आवश्यक आहे.

बाजार कसा प्रतिसाद देत आहे

उत्पादक आणि R&D गट लाइफसायकल विश्लेषणे, सेन्सर्स, नवीन साहित्य आणि कम्पेन्सेटर सिस्टीमचे मॉड्यूललायझेशन यामध्ये मोठ्या प्रमाणात गुंतवणूक करत आहेत. अक्षय ऊर्जा, एलएनजी, हायड्रोजन ट्रान्समिशन, जिल्हा ऊर्जा प्रणाली आणि प्रगत उत्पादनात मागणी वाढत आहे. शुद्ध यांत्रिक मजबुतीपासून बुद्धिमान, एकात्मिक प्रणालींकडे लक्ष केंद्रित केले जात आहे.

पाईप कम्पेन्सेटर बद्दल सामान्य प्रश्न — FAQ

प्रश्न: अक्षीय, पार्श्व किंवा कोनीय कम्पेन्सेटर वापरायचे की नाही हे कसे ठरवायचे?
A: पाईप थर्मल विस्तार, संरेखन सहनशीलता, समर्थन विस्थापन किंवा सेटलमेंटच्या आधारावर प्रत्येक दिशेने अपेक्षित विस्थापनांची गणना करा. जर बहुसंख्य अक्षीय असेल, तर अक्षीय भरपाई देणारा पुरेसा असू शकतो. पार्श्विक किंवा कोनीय चुकीचे संरेखन उपस्थित असल्यास, पार्श्व, कोणीय किंवा त्यानुसार सार्वत्रिक नुकसानभरपाईचा विचार करा. प्रगत विश्लेषण (मर्यादित घटक, ताण विश्लेषण) अनेकदा या निर्णयाचे मार्गदर्शन करतात.

प्रश्न: भरपाई देणारा त्याच्या डिझाइन केलेल्या हालचालींच्या श्रेणीच्या पलीकडे कार्य करत असल्यास काय होते?
उत्तर: डिझाइन मर्यादेच्या पलीकडे कार्य केल्याने धातूचा थकवा, बकलिंग, बेलो किंवा कनेक्टरमध्ये जास्त ताण आणि शेवटी बिघाड (क्रॅक किंवा गळती) होऊ शकते. हे सायकलच्या आयुष्याशी गंभीरपणे तडजोड करते आणि अचानक, आपत्तीजनक बिघाड होऊ शकते. म्हणून, डिझाइन सुरक्षा मार्जिन आणि प्रतिबंध महत्त्वपूर्ण आहेत.

समारोप विचार आणि पुढील पावले

पाईप कम्पेन्सेटर हे लवचिक, कार्यक्षम पाइपिंग सिस्टीमसाठी मूलभूत आहेत, ज्यामुळे तणावमुक्ती, कंपन डॅम्पिंग आणि संरेखन दुरुस्त होते. साहित्य, हालचाल क्षमता आणि प्रणाली एकत्रीकरण यांचे योग्य संयोजन दीर्घकालीन कार्यक्षमतेसाठी महत्त्वपूर्ण आहे. स्मार्ट सिस्टम्सच्या वाढीसह आणि उच्च परिचालन कार्यक्षमतेच्या मागणीसह, नुकसान भरपाई देणारा विकसित होत आहे-केवळ एक निष्क्रिय यांत्रिक घटक म्हणून नव्हे तर आधुनिक पाइपिंग नेटवर्क्समध्ये एक बुद्धिमान, देखरेख केलेली मालमत्ता म्हणून.

जसजसा उद्योग पुढे सरकतो,फुशुओमागणी करणाऱ्या अनुप्रयोगांसाठी तयार केलेले प्रगत, उच्च-गुणवत्तेचे नुकसान भरपाई देणारे उपाय वितरीत करण्यासाठी वचनबद्ध आहे. सहयोग आणि समाधान सानुकूलन एक्सप्लोर करा-आमच्याशी संपर्क साधातुमच्या सिस्टीमच्या गरजांसाठी आदर्श कम्पेन्सेटर शोधण्यासाठी.
